Vanuit Canon heb ik, samen met 3 studenten, de opdracht opgelegd gekregen om de huidige schoonmaakunit in de inkt printer i300 te verbeteren. Mijn groepje bestaat naast mij uit twee Werktuigbouwkundige studenten en één Industrieel Product Ontwerpenstudent. Twee weken lang is er fulltime in groepsverband aan dit project gewerkt.
Wat is het probleem?
De inkt printer i300 van Canon bevat verschillende dure printkoppen. Om de printkoppen in goede staat te houden, komt er met enige regelmaat een schone band langs. Deze band houdt de printkoppen schoon.
Voor iedere printkop zit er een aparte band in de printer. Deze 60 meter lange band zit in een unit die er in zijn geheel uitgehaald kan worden. Wanneer de vieze band vervangen moet worden voor een schone band, ontstaat er een probleem. Deze vieze band zit in het huidige ontwerp geklemd in de unit en moet handmatig afgerold worden. Dit is een vieze klus en kost behoorlijk wat tijd.
Eindconcept
Het concept is zo aangepast dat het achterste wiel, de vieze rol, los te koppelen is van de gehele unit. Door de vieze rol los te halen, in plaats van af te rollen, bespaart men veel tijd en vieze handen.
De vieze band zit om een as die draait om een stilstaande as. Deze stilstaande as wordt tegengehouden door middel van een haak met veerkracht. Wanneer de haak omhoog gehaald wordt, kan de as uit de unit gehaald worden. De twee flenzen, waar de vieze band tussen zit, worden dan elkaar gehaald. De vieze rol inclusief het kartonnetje valt ertussenuit en kan weggegooid worden.
De vieze band zit om een as die draait om een stilstaande as. Deze stilstaande as wordt tegengehouden door middel van een haak met veerkracht. Wanneer de haak omhoog gehaald wordt, kan de as uit de unit gehaald worden. De twee flenzen, waar de vieze band tussen zit, worden dan elkaar gehaald. De vieze rol inclusief het kartonnetje valt ertussenuit en kan weggegooid worden.

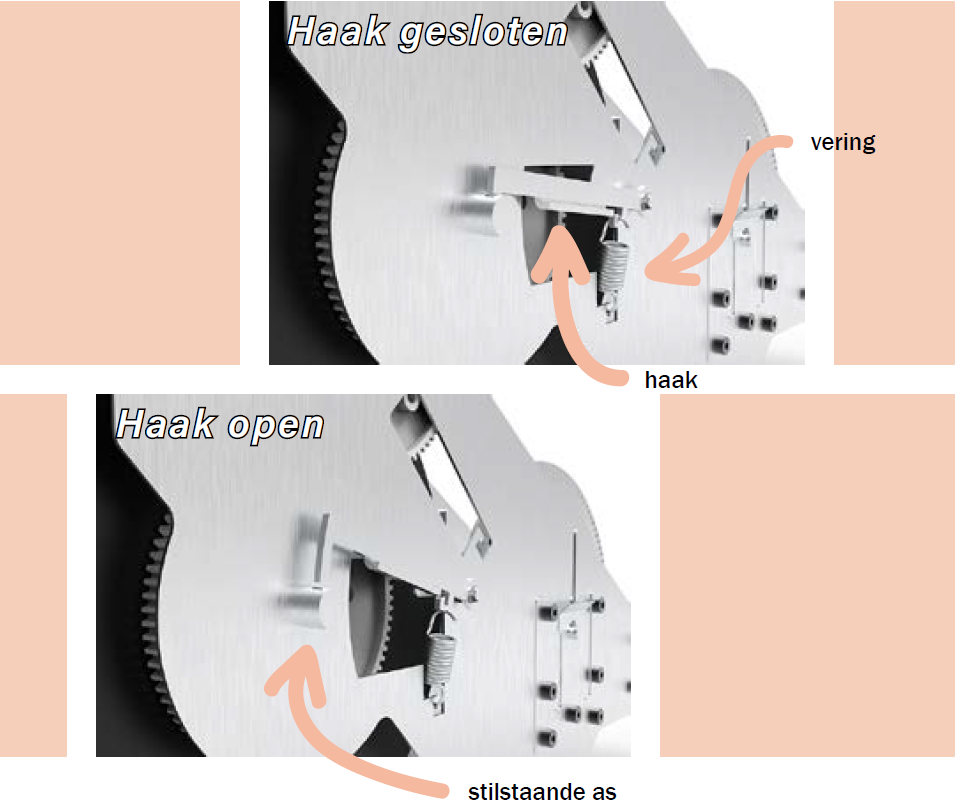

Ingezoomd op de haak van de schoonmaakunit
