In dit project werk ik samen met 4 studenten van de Technische Universiteit. Alle 4 de TU/e-studenten hebben hun eigen onderdeel om te verbeteren aan een bestaande rollator.
Allereerst was het idee om alle informatie van de 4 TU/e-studenten samen te voegen tot 1 rollator. Echter bleek op een gegeven moment dat dit voor 3 studenten in verband met de deadline niet haalbaar leek. Ik moest namelijk ook nog genoeg tijd hebben om er één ontwerp van te maken en het geheel te visualiseren et cetera.
Vandaar ben ik aan de slag gegaan met alleen de uitkomsten van Nelke’s onderzoek. Nelke heeft aan de hand van interviews onderzoek gedaan naar de toekomstige gebruikers (55-plussers) van de rollator. Ze heeft zich afgevraagd wat de gebruikers van de toekomst graag zouden zien veranderen aan de rollator hoe we hem vandaag de dag kennen.
Nelke heeft de uitkomsten van de interviews gevisualiseerd en dit leidde tot onderstaand mindmap.
Vanuit dit mindmap heb ik onderstaande opsomming gemaakt. In de opsomming heb ik meteen achter de pijltjes mijn eerste ideeën/ingevingen toegevoegd.
Doelgroep:
Eigen identiteit kleuren/printjes/knipperen
Verlichting en reflectoren
Motorondersteuning bij heuvels
De opening van het mandje moet de opening naar de persoon staan (in plaats van naar de voorkant zodat er minder makkelijk gestolen kan worden)
Telefoonhouder (voor navigatie of boodschappenlijstje)
Remlichtje zodat de persoon die achter de rollator loopt duidelijk ziet als hij remt
Parapluhouder (of parasol) > Inklapbaar of paraplu moet makkelijk weg gehaald kunnen worden
Geen ruimte om te stallen > eenvoudig inklappen door misschien een knopje > evt. klein dashboard met verschillende opties
Cursus geven hoe dat mensen met een rollator moeten komen
Onderhoudsbeurten
Eigen identiteit kleuren/printjes/knipperen
Verlichting en reflectoren
Motorondersteuning bij heuvels
De opening van het mandje moet de opening naar de persoon staan (in plaats van naar de voorkant zodat er minder makkelijk gestolen kan worden)
Telefoonhouder (voor navigatie of boodschappenlijstje)
Remlichtje zodat de persoon die achter de rollator loopt duidelijk ziet als hij remt
Parapluhouder (of parasol) > Inklapbaar of paraplu moet makkelijk weg gehaald kunnen worden
Geen ruimte om te stallen > eenvoudig inklappen door misschien een knopje > evt. klein dashboard met verschillende opties
Cursus geven hoe dat mensen met een rollator moeten komen
Onderhoudsbeurten

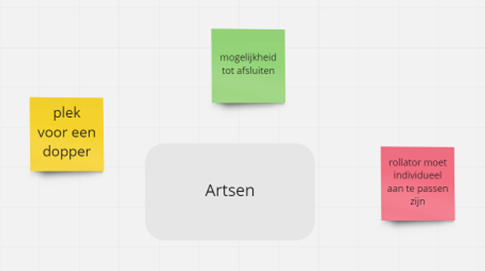

Daarnaast heeft Nelke ook een arts geïnterviewd waaruit onderstaand mindmap leidde.
Ook vanuit dit mindmap heb ik een korte opsomming gemaakt.
Artsen:
Houder voor waterfles/dopper
Rollator moet individueel aanpasbaar zijn
Mogelijkheid tot afsluiten > sleutel / beveiligingscode
Houder voor waterfles/dopper
Rollator moet individueel aanpasbaar zijn
Mogelijkheid tot afsluiten > sleutel / beveiligingscode
Uit deze resultaten bleek dat iedereen er net wat andere en extra snufjes op de rollator zou willen zien en dat de resultaten erg persoons gebonden zijn. Daarom leek het mij een goed plan om er een soort van Ikea-pakket van te maken. Op deze manier zitten er niet te veel onnodige dingen op de rollator en kan iedereen er eenvoudig verschillende extra opties opzetten.
Tijdens de ontwerpfase kwam ik tot de conclusie dat al mijn ideeën al bestonden. Echter zijn al deze bestaande onderdelen afgestemd op 1 bepaalde rollator, dus voor iedere soort rollator dient er een ander product gekocht en gemaakt te worden. Het frame van de rollators loopt uiteen van rond, naar ovaal en rechthoekig.
Deze conclusie heb ik samen met de TU/e studenten besproken, waaruit het idee volgde om één universeel opzetstuk te ontwerpen. Op deze manier kan er tijdens het aanschaffen van het onderdeel geen fouten gemaakt worden, door bijvoorbeeld per ongeluk een onderdeel voor de verkeerde rollator te kopen. Daarnaast worden de onderdelen nu ook herbruikbaar, als er om wat voor een reden dan ook een nieuwe rollator komt.
Het idee om een 3-in-1-product (zodat in 1 product de parapluhouder, fleshouder en telefoonhouder zit) te ontwikkelen, gaat hem helaas niet worden. Op deze manier zou de gebruiker bijvoorbeeld niet kunnen navigeren wanneer het regent.

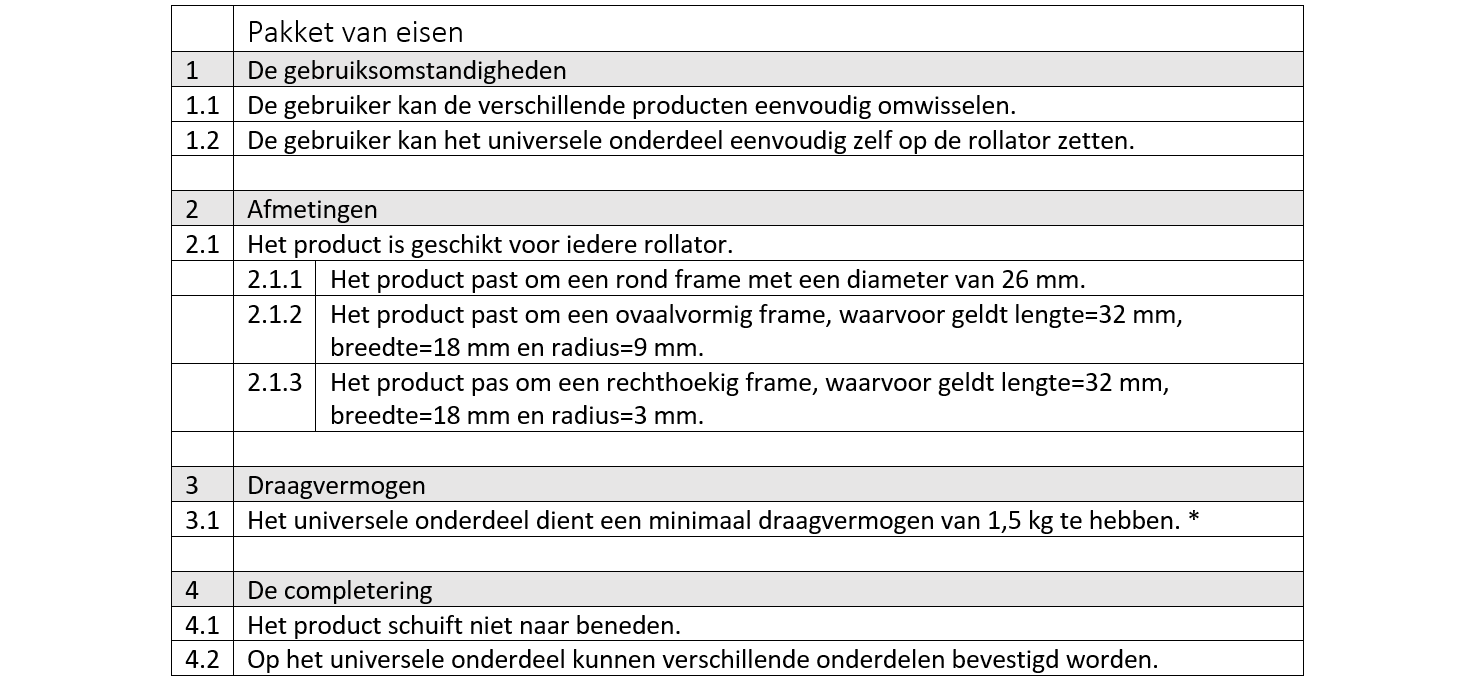

Voordat er gestart kan worden aan de ontwerpfase dient er een pakket van eisen opgesteld te worden.
* Fles houder = 0,2 kg (Rollatorwinkel.com, z.d.-a) (Rollatorwinkel.com, z.d.-b)
Fles water = 0,6 kg
Fles houder met een volle fles water = 0,2 + 0,6 = 0,8 kg
Fles water = 0,6 kg
Fles houder met een volle fles water = 0,2 + 0,6 = 0,8 kg
Huidige paraplu houder = 1 kg (Rollatorwinkel.com, z.d.-c) (Rollatorwinkel.com, z.d.-d)
Paraplu = 0,2 à 0,4 gram (Engbers, z.d.)
Paraplu houder met paraplu = 1 + 0,4 = 1,4 kg
Paraplu = 0,2 à 0,4 gram (Engbers, z.d.)
Paraplu houder met paraplu = 1 + 0,4 = 1,4 kg
Ontwerpfase

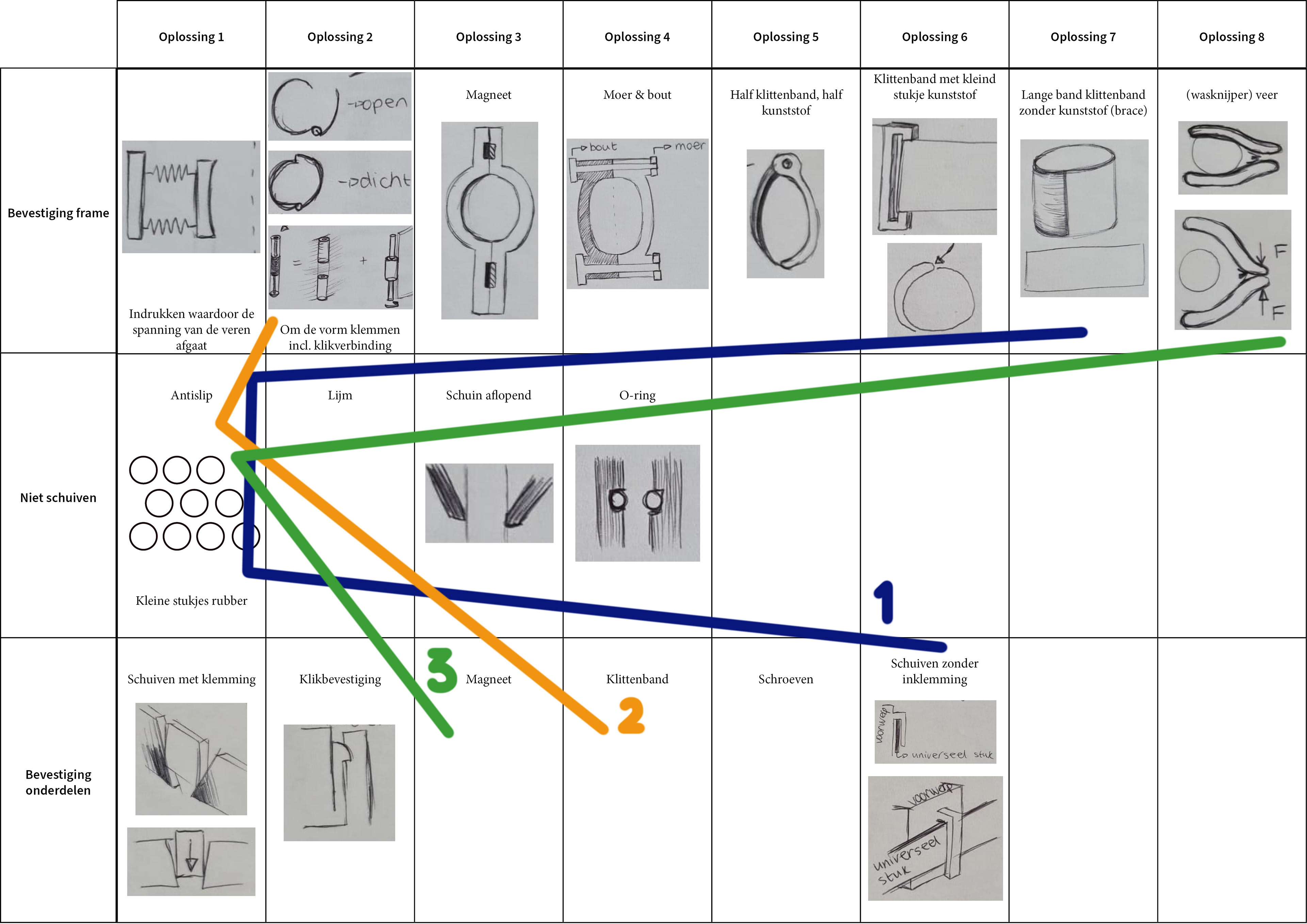

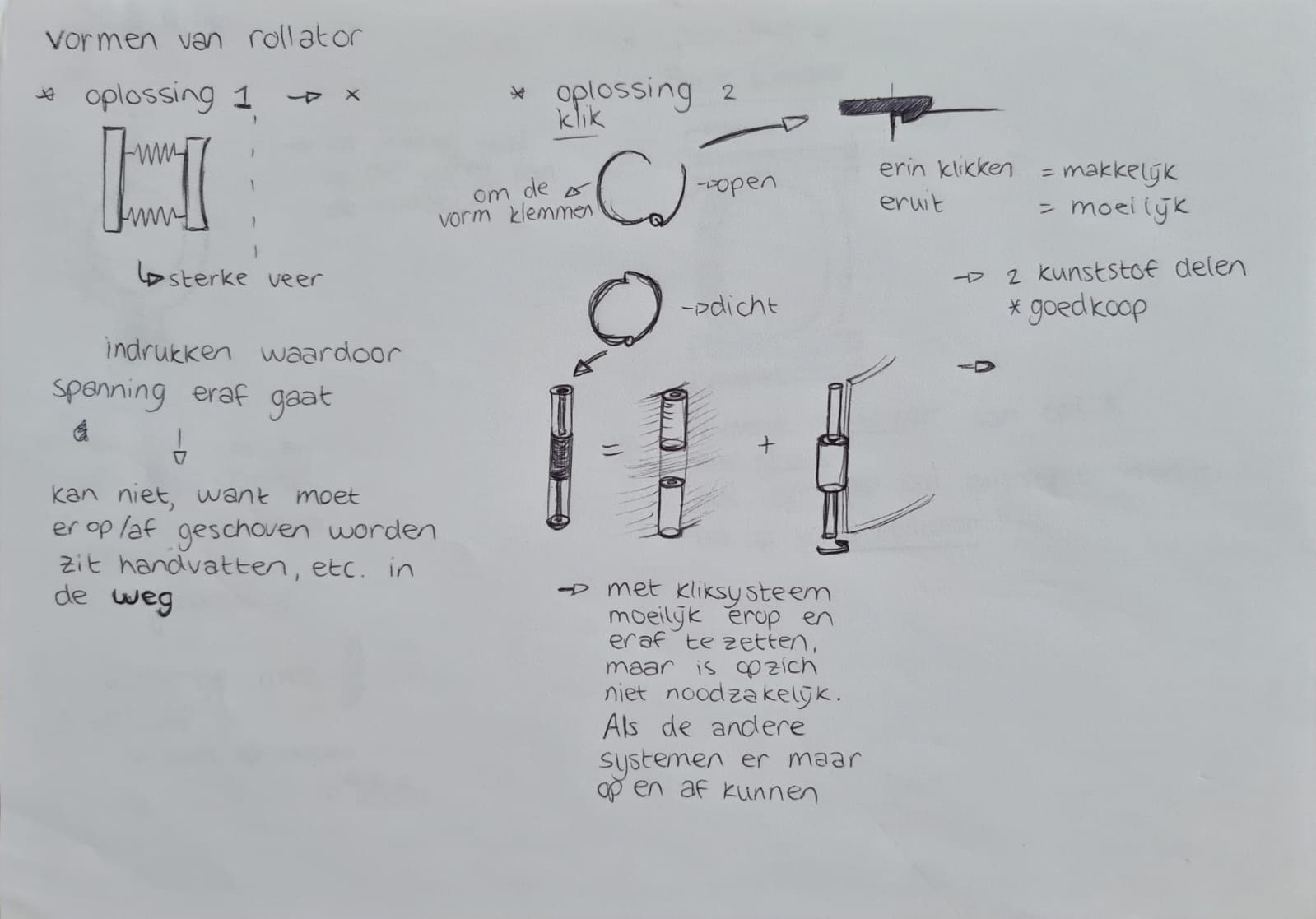

Aan de hand van een morfologisch overzicht zal ik drie verschillende concepten opstellen. Een morfologisch overzicht geeft een gestructureerde inventarisatie van eventuele oplossingen. Het gaat erom een probleem op te splitsen in deelproblemen en per deelprobleem naar mogelijke opties te kijken.
Vanuit bovenstaand morfologisch overzicht zijn er drie concepten ontstaan.

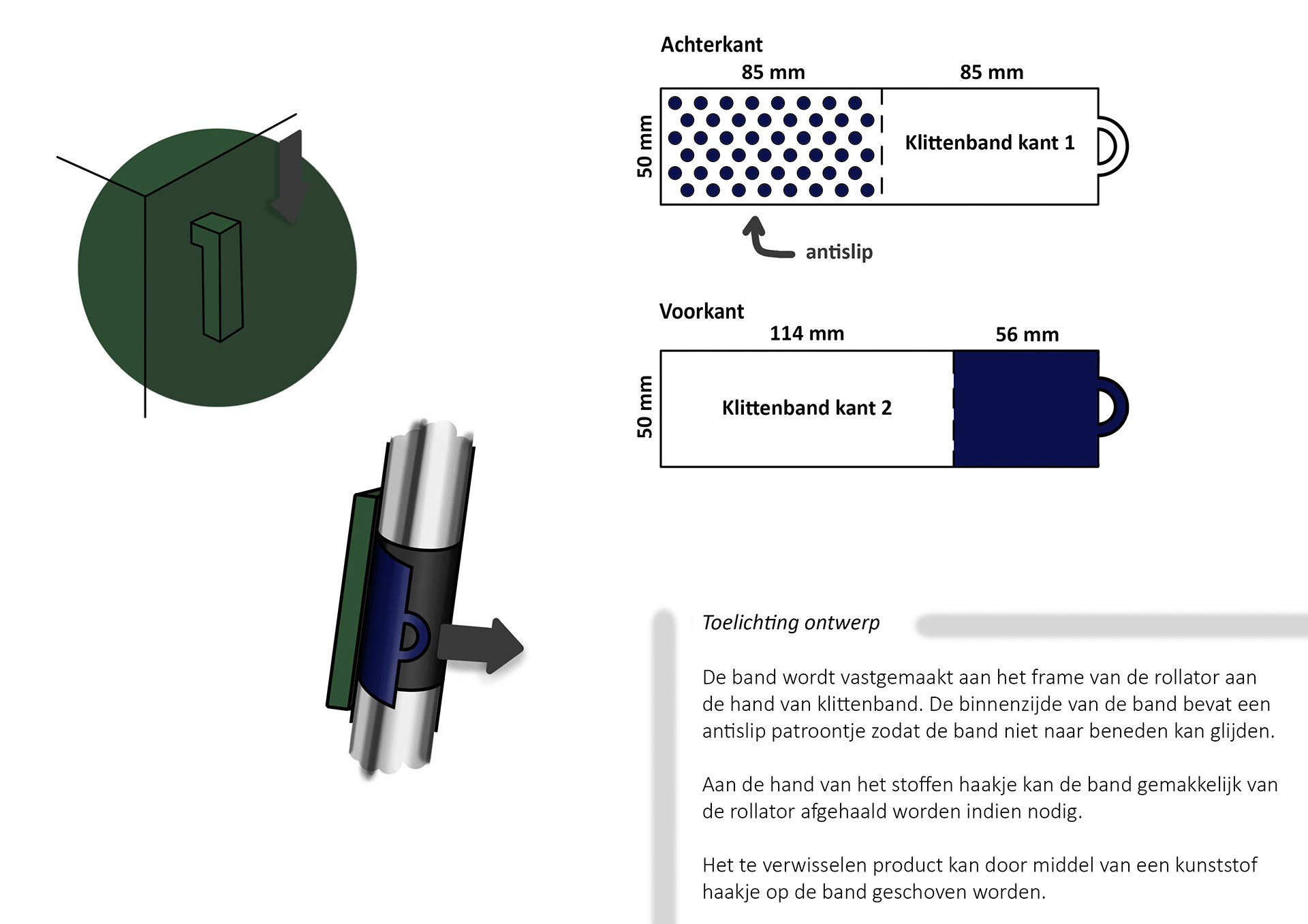

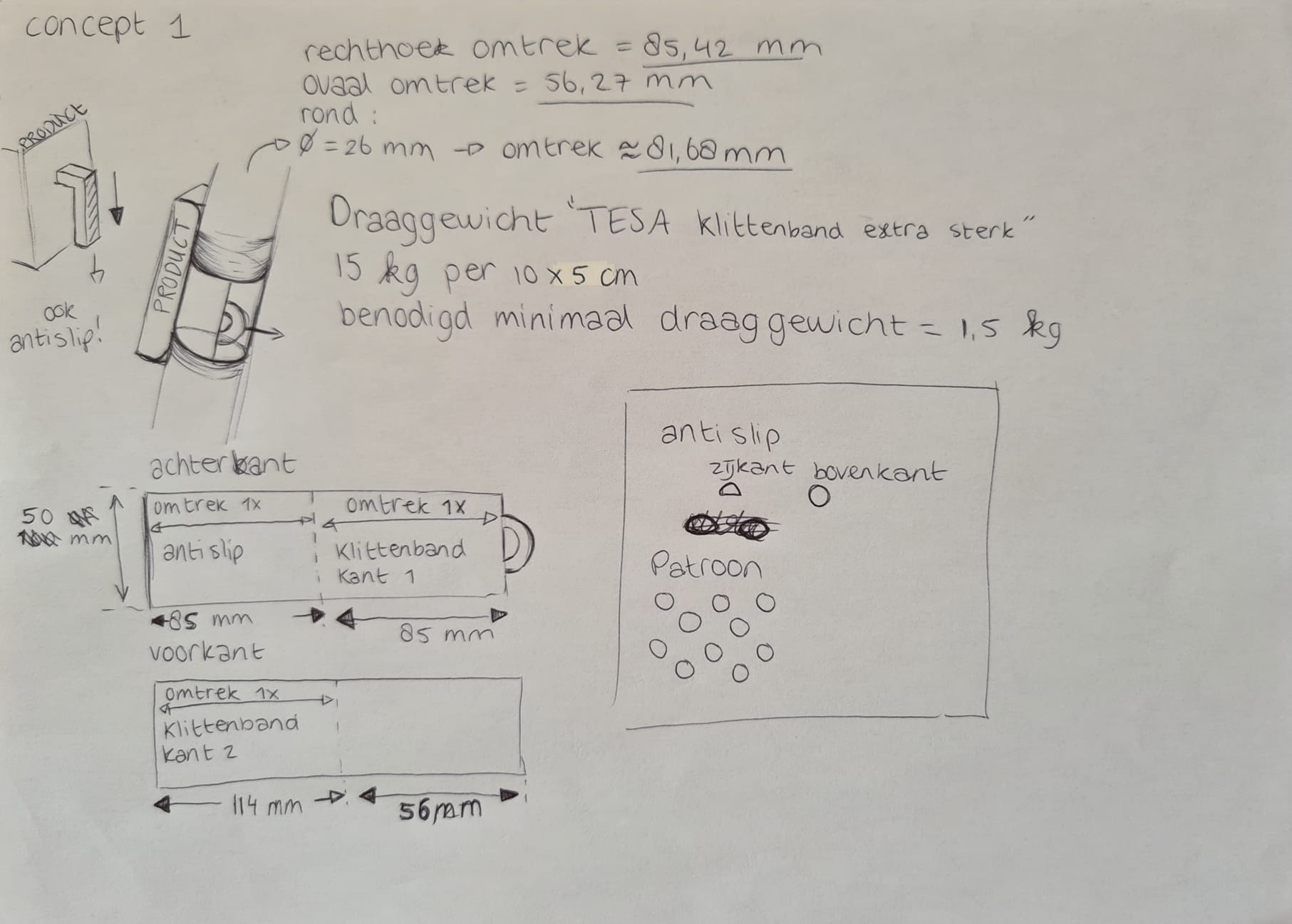

Concept 1:

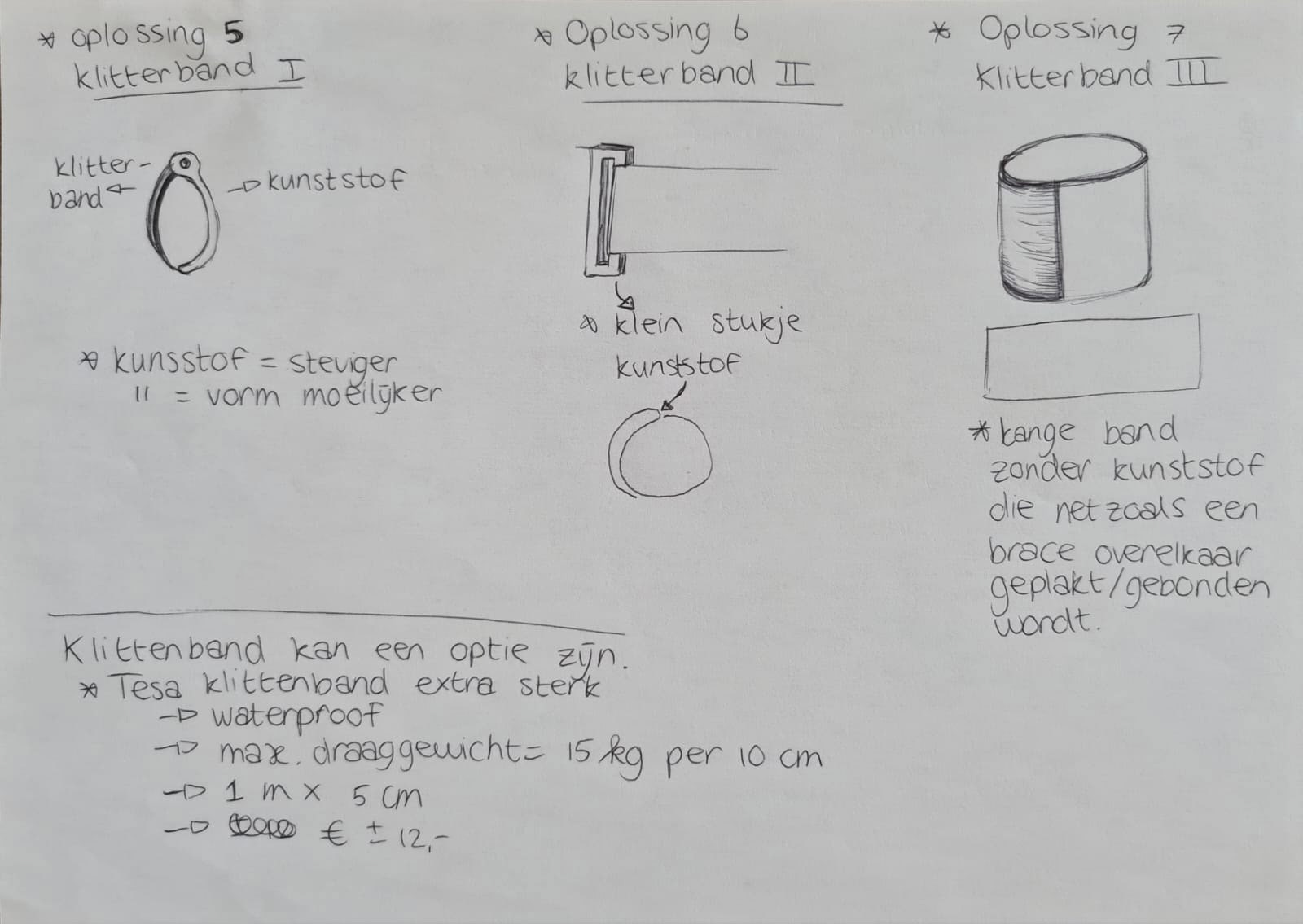

De band wordt vastgemaakt aan de frame van de rollator aan de hand van klittenband. De binnenzijde van de band bevat een antislip patroontje zodat de band niet naar beneden kan glijden.
Aan de hand van het stoffen haakje kan de band gemakkelijk van de rollator afgehaald worden indien nodig.

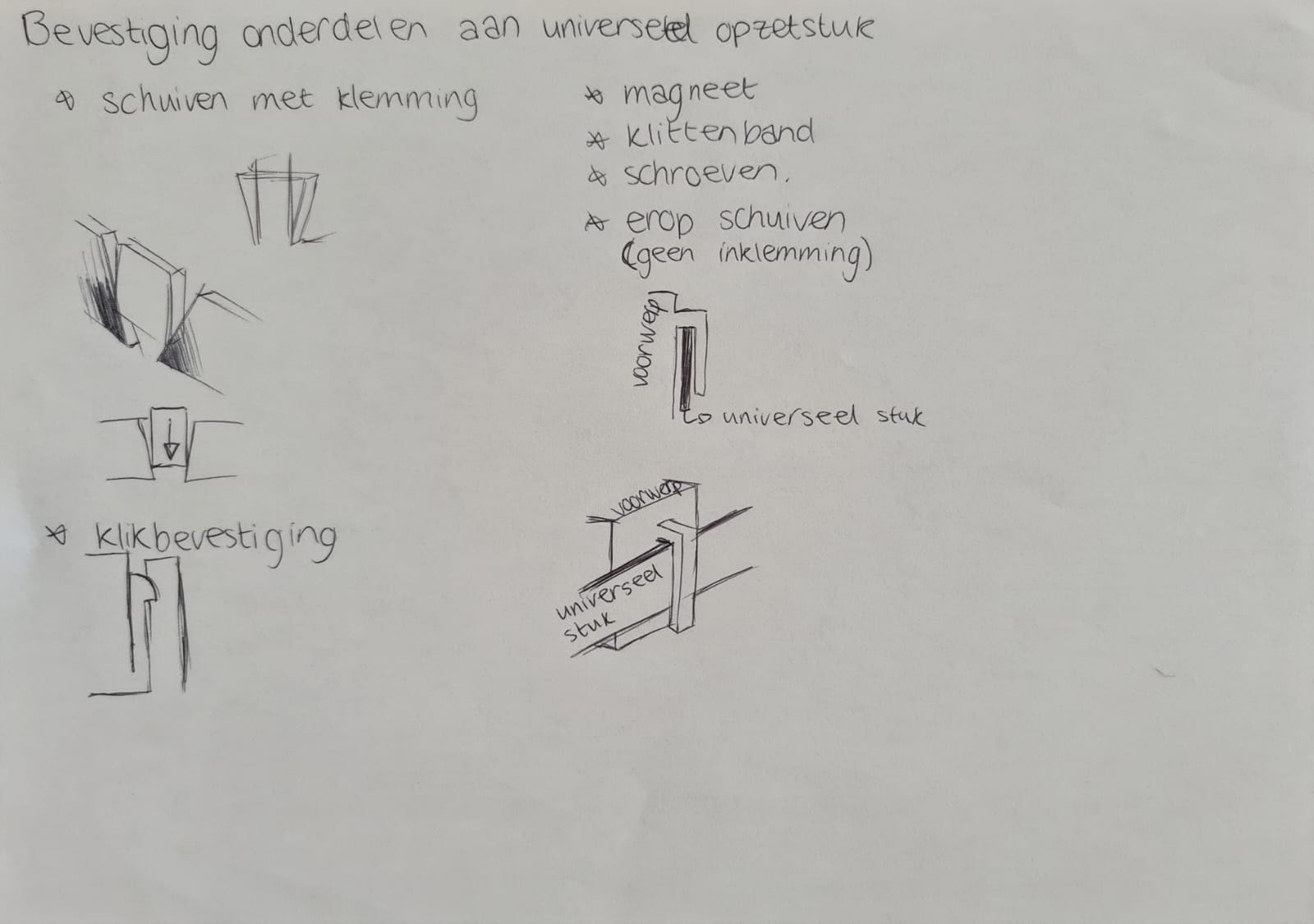

Het te verwisselen product kan door middel van een kunststof haakje op de band geschoven worden.

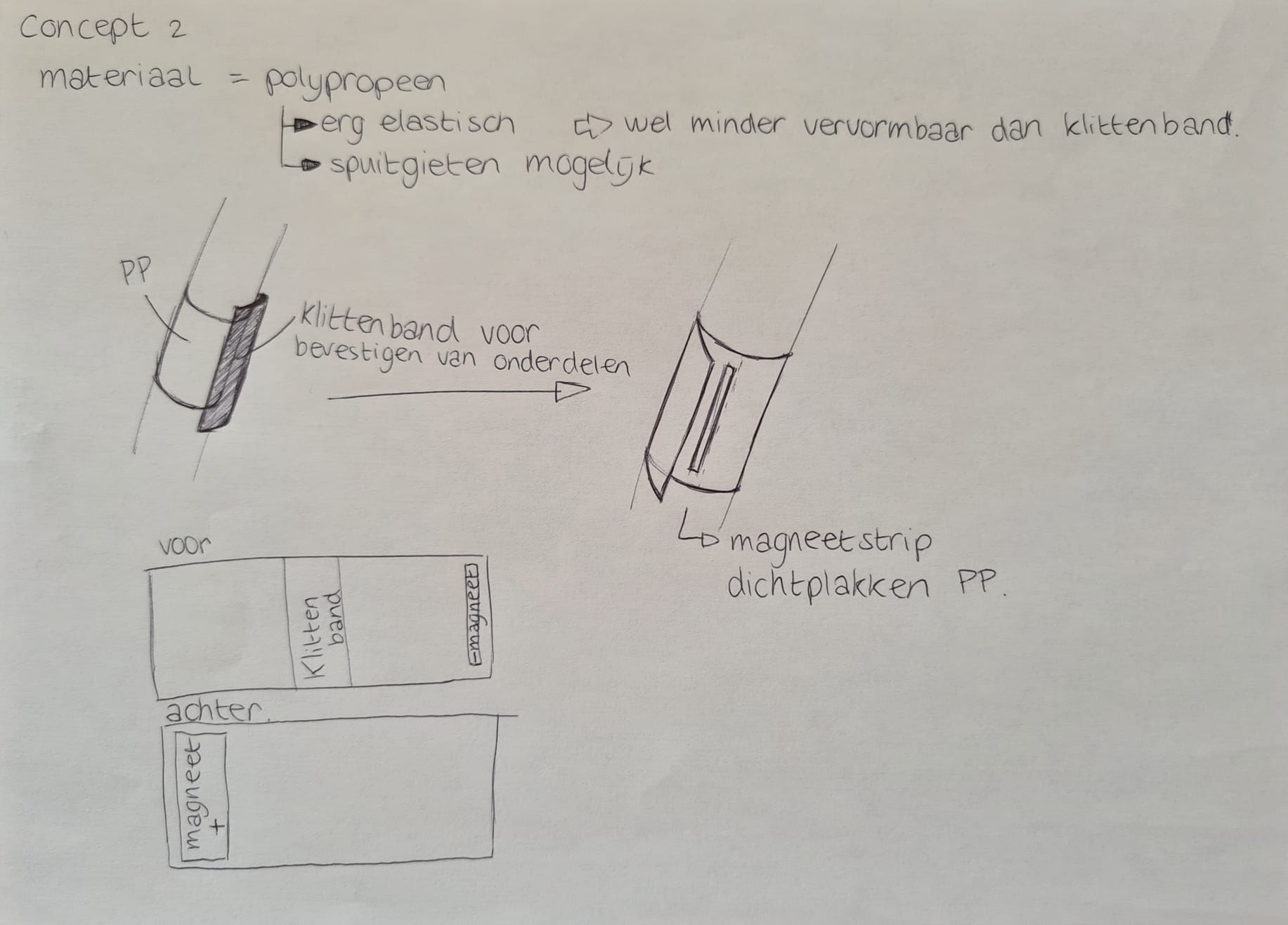

Concept 2:
De polypropeen band wordt door middel van een magneetstrip bevestigd aan het frame van de rollator. De binnenzijde van de band bevat een antislip patroontje zodat de band niet naar beneden kan glijden.
Door middel van klittenband op de band kunnen de producten verwisseld worden.

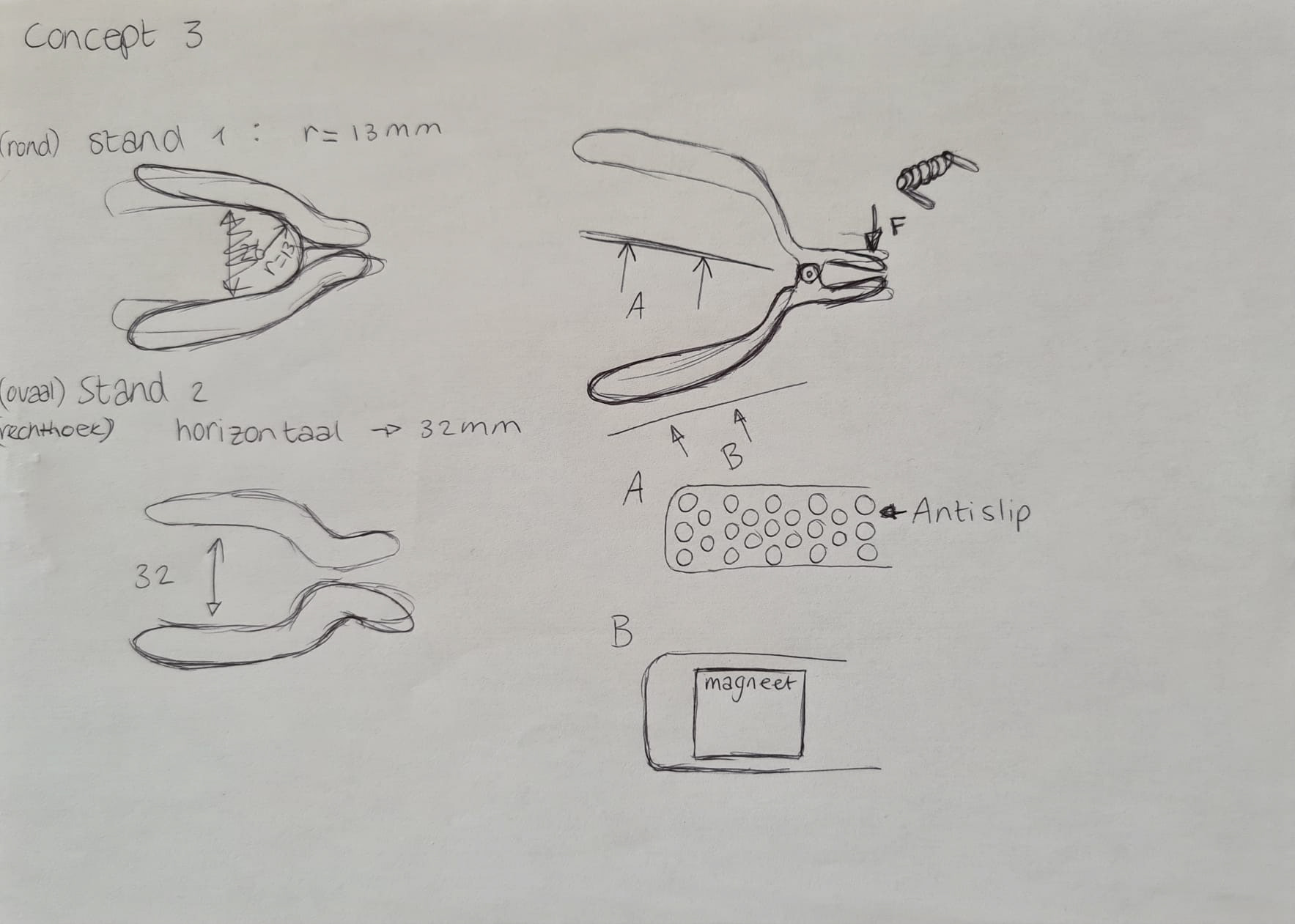

Concept 3:
Concept 3 is gebaseerd op een wasknijper. Door aan de rechterkant van het onderdeel te drukken bewegen aan de linkerkant de zijdes naar buiten. Wanneer de spanning er aan de rechterzijde vanaf gehaald wordt klemt de linkerzijde tegen het frame van de rollator aan.

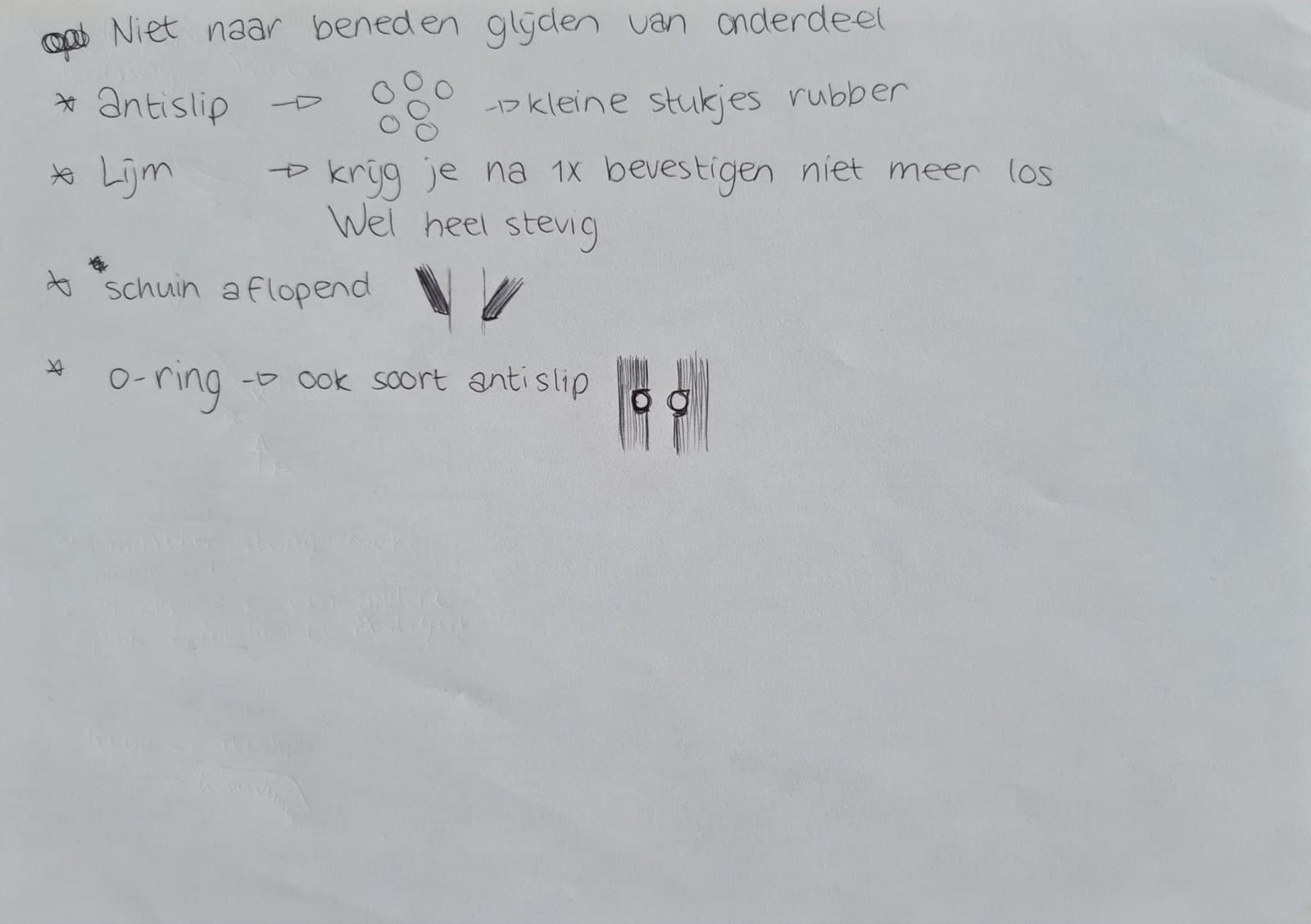

De andere producten kunnen door middel van een magneet aan de buitenzijde van de klip geplaatst worden. Om te voorkomen dat het onderdeel naar beneden schuift bevat ook dit concept een antislip patroon.
Conceptkeuze

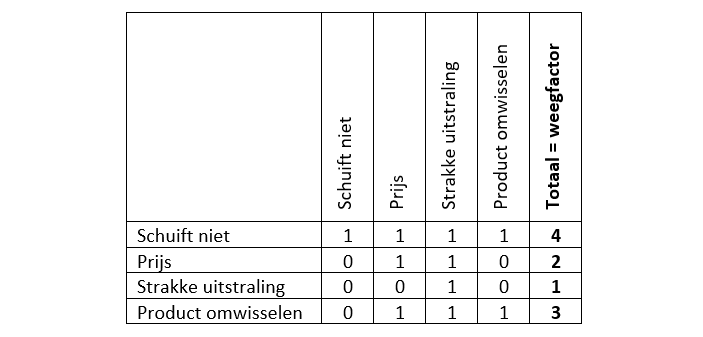

Het uiteindelijke concept wordt aan de hand van de kesselring methode bepaalt. De kesselring methode helpt bij het geven van scores aan concepten.
Eisen:
Schuift niet
Prijs
Strakke uitstraling
Product omwisselen
Schuift niet
Prijs
Strakke uitstraling
Product omwisselen

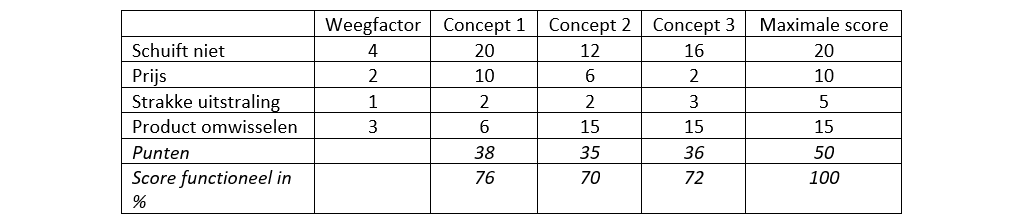

Beste concept bepalen:
Gekozen concept:
Uit de kesselring methode blijkt dat concept 1 het beste is. Ik verwacht dat concept 1 in verhouding tot de andere 2 concepten de goedkoopste oplossing is. Daarnaast kan iedereen het onderdeel makkelijk om het frame van de rollator los- en vastmaken.
Uit de kesselring methode blijkt dat concept 1 het beste is. Ik verwacht dat concept 1 in verhouding tot de andere 2 concepten de goedkoopste oplossing is. Daarnaast kan iedereen het onderdeel makkelijk om het frame van de rollator los- en vastmaken.
Bronnen
Engbers. (z.d.). Knirps A200 Duomatic Lichtgewicht Paraplu Blue. Engbers - Bags, Travel & More. Geraadpleegd op 10 juni 2022, van https://engbers.nl/products/knirps-a200-duomatic-lichtgewicht-paraplu-blue
Rollatorwinkel.com. (z.d.-a). Beker houder voor Rollator Trollimaster. Geraadpleegd op 10 juni 2022, van https://www.rollatorwinkel.com/beker-houder-voor-rollator-trollimaster.htm
Rollatorwinkel.com. (z.d.-b). Flessen - Blikjes - Bekerhouder voor rollator en rolstoel. Geraadpleegd op 10 juni 2022, van https://www.rollatorwinkel.com/flessen-blikjes-bekerhouder-voor-rollator-en-rolstoel.htm
Rollatorwinkel.com. (z.d.-c). Paraplu houder voor Rolstoelen en Rollators. Geraadpleegd op 10 juni 2022, van https://www.rollatorwinkel.com/paraplu-houder-voor-rolstoelen-en-rollators.htm
Rollatorwinkel.com. (z.d.-d). Rollator Paraplu voor Topro Rollators. Geraadpleegd op 10 juni 2022, van https://www.rollatorwinkel.com/rollator-paraplu-voor-topro-rollators.htm
